不锈钢管帽
2020-06-15
不锈钢管帽不锈钢管帽简介不锈钢管帽英文(Sailessseelcaps)又称堵头或封头。用途:焊接在管端或装在管端外螺纹上以盖堵管子的管件。用来封闭管路,作用与堵头相同。管帽

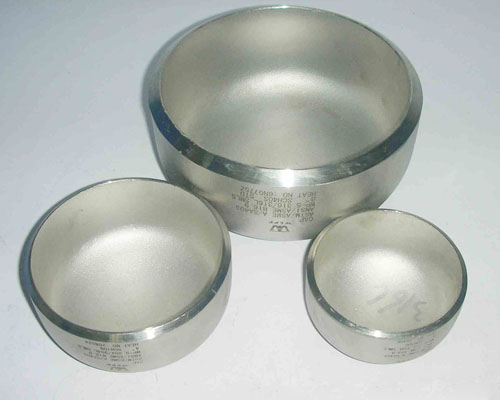

不锈钢管帽
不锈钢管帽简介
不锈钢管帽英文(Stainless steel caps)又称堵头或封头。 用途:焊接在管端或装在管端外螺纹上以盖堵管子的管件。用来封闭管路,作用与堵头相同。
管帽包括凸形管帽、锥壳、变径段、平盖及紧缩口的设计。
凸形管帽包括:半球形管帽、椭圆形管帽、碟形管帽和球冠形管帽。从受力角度看凸形管帽中从半球形管帽逐渐不好,但从制造难度上看,逐渐好制造。
不锈钢:304 304L 316 316L 321 2520 310、317、等材质.
:DN15-DN1200通径
壁厚:SCH5-SCH160
标准:ASME DIN JIS BS GB/T JB SH HG
用途:水、饮料、啤酒、食品、石油化工、核电、机械、医疗设备、化肥、造船、防水处理、管道等
包装:木箱、纸箱服务:提供技术咨询、指导安装等
碟形管帽的r处避免拼接,会减薄、高应力。
拼接时焊缝方向要求只允许是径向和环向。以后大型管帽可能会取消此要求。 拼接的距离应有要求,为大于3δ,且不小于100mm(焊接热影响区是个高应力区,并且在该区的化学成分会有烧损。所以要避开高应力区,该区域与厚度有关。根据实践经验,应力衰减长度为大于3δ,且不小于100mm)。但制冷设备很难达到这一要求,有其特殊性。
拼接后成型的封头,拼接焊缝应进行射线或超声波检测,合格级别随设备壳体走。后成型的焊 缝检测级别、比例与设备壳体相同,高了浪费。
举例:假如设备壳体是20%检测,III合格。那闷头拼接焊缝和后焊缝也是III合格,焊接接头系数为0.85;
假如设备壳体是检测,II合格。那闷头拼接焊缝和后焊缝也是II合格,焊接接头系数为1
所以闷头拼接虽然检测,但合格级别不一样,随设备壳体走。
但要注意工艺制造过程:
正确的做法是:下料(划线)-小板拼成大板-成型-无损检测
如果未成型之前做检测是不对的,保证不了成型之后还合格。也就是说无损检测是指终的无损检测。
